引言：氣缸是工業自動化中一個常見的零件，有著必不可少的作用，它可以提高機器的運轉，與它緊密相關的是氣缸耗氣量。不過，如何計算氣缸的耗氣量呢?不會的話，看這里。

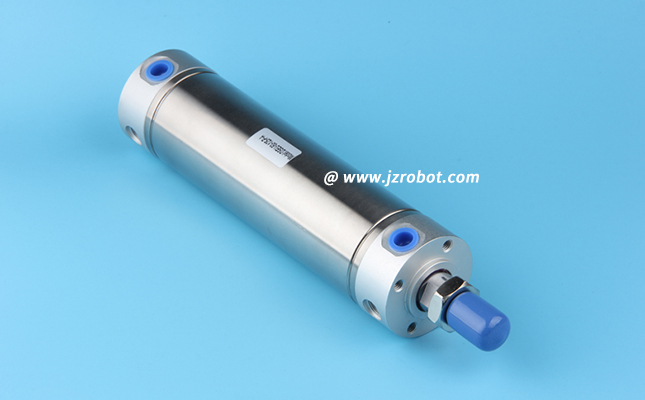

氣缸我們都知道，是引導活塞在缸內進行直線往復運動的圓筒形金屬機件。空氣在發動機氣缸中通過膨脹將熱能轉化為機械能；氣體在壓縮機氣缸中接受活塞壓縮而提高壓力。下面，我們要介紹的是氣缸的耗氣量計算。對于氣缸的工作原理要是不清楚的，可以參照文章《氣缸原理》。

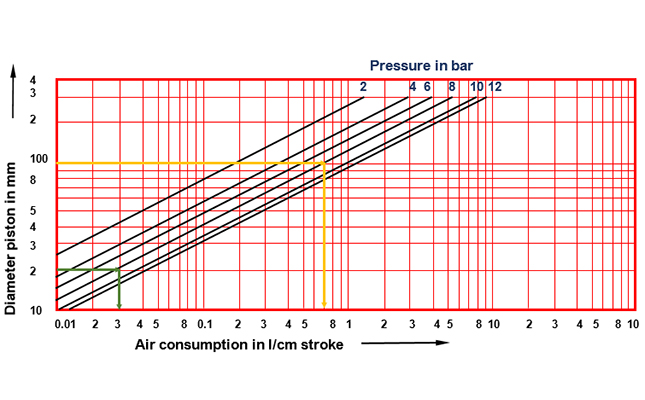

氣缸的耗氣量可以分成最大耗氣量和平均耗氣量。

1、最大耗氣量

最大耗氣量是氣缸以最大速度運動時所需要的空氣流量，可以表示成：

qr=0.0462D^2*um(P+0.102)

例如：缸徑D為10cm，最大速度為300mm/s，使用壓力為0.6Mpa，則

氣缸的最大耗氣量qr=0.046*10^2*300*(0.6+0.102)=968.76(L/min)，因此選用cv值為1.0或有效截面積為18mm左右的電磁閥即可滿足流量要求。

若氣缸的使用壓力為0.5Mpa，最大速度為200mm/s，則氣缸的最大耗氣量為qr=553.84。

如果缸徑D為50cm，最大速度為300mm/s。

使用壓力為0.6Mpa，則氣缸的最大耗氣量為qr=242.19，因此選用cv值選用0.3左右的即可。

PS：非官方經驗公式：最大耗氣量=缸徑(cm計)平方再乘以系數10(此時使用壓力為0.6MPa，最大速度為300mm/s)

2、平均耗氣量

平均耗氣量是氣缸在氣動系統的一個工作循環周期內所消耗的空氣流量。可以表示成：

qca=0.0157(D^2*L+d^2*ld)N(p+0.102)

上式中，

qca：氣缸的平均耗氣量，L/min(ANR)；

N：氣缸的工作頻率，即每分鐘內氣缸的往復周數，一個往復為一周，周/min；

L：氣缸的行程，cm；

d：換向閥與氣缸之間的配管的內徑，cm；

ld：配管的長度，cm。

例如，缸徑D為100mm(10cm)、行程L為100mm(10cm)的氣缸，動作頻率N為60周/min，d=10mm(1cm)，ld=60mm(6cm)，

qca=0.0157(D^2*L+d^2*ld)N(p+0.102)=0.0157*(10^2*10+1^2*6))*60*(0.6+0.102)=666.5251704L/min(ANR).

平均耗氣量用于選用空壓機、計算運轉成本。最大耗氣量用于選定空氣處理原件、控制閥及配管尺寸等。最大耗氣量與平均耗氣量之差用于選定氣罐的容積。

公式搭配著例題，這么詳細的氣缸耗氣量計算，我相信聰明的你，一看就明白。關注我們，獲取更多關于氣缸的知識。
