PLC編程軟件,以西門子和三菱PLC編程軟件為例
引言：PLC是可編程邏輯控制器的簡稱，是種專門為在工業環境下應用而設計的數字運算操作電子系統。PLC編程軟件作為工業自動化應用的主要裝置之一，了解和認識它就顯得尤為重要了。
PLC編程的應用面廣、功能強大、使用方便，已經成為當代工業自動化的主要裝置之一，在工業生產的所有領域得到了廣泛的使用，在其他領域(例如民用和家庭自動化)的應用也得到了迅速的發展。PLC的用戶程序，是設計人員根據控制系統的工藝控制要求，通過PLC編程語言的編制規范，按照實際需要使用的功能來設計的。本文以西門子和三菱的PLC編程軟件為例，來介紹PLC編程軟件的類型和特點。
西門子PLC編程軟件
西門子plc編程軟件支持新款CP243-1(6GK7 243-1-1EX01-0XE0)。通過下列改進實現新的互聯網向?qū)В褐С諦ootP和DHCP，支持用于電子郵件服務器的登錄名和密碼。西門子plc編程軟件可進行遠程編程、診斷或數據傳輸。控制器功能中已集成了Profibus DP Master/Slave，ProfibusFMS和LONWorks。利用web server進行監控。儲存HTML網頁、圖片、PDF文件等到控制器里供通用瀏覽器查看擴展操作系統功能。
西門子PLC編程軟件有4類：

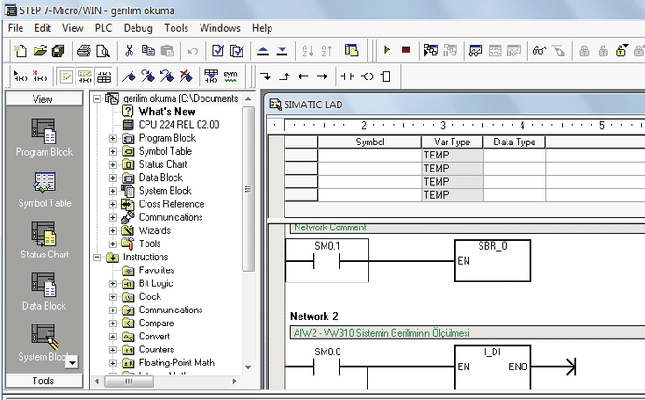

1、STEP7 - Microwin是西門子S7-200編程軟件。
2、STEP7 - Micro/WIN SMART：是專門為S7-200 SMART開發的編程軟件，能在Windows XP SP3/Windows 7上運行，支持LAD、FBD、STL語言。安裝文件小于100MB。
3、STEP7 V5.5 是西門子S7-300、S7-400、ET200編程軟件。
4、STEP7 V5.5 - TIA Portal是西門子最新的編程軟件，支持的plc有S7-300、S7-400、S7-1500、S7-1200。
上述軟件支持Windows XP SP3和Windows7等操作系統，Micro Win和Micro Win Smart不需要授權。STEP7 V5.5和V11都需要授權，但是西門子提供14天免費使用版。
三菱PLC編程軟件
三菱PKC編程軟件為MELSEC可編程控制器的程序開發環境，MELSEC可編程控制器的各種編程工具(軟件包)均安裝在計算機(Windows系統)上使用。以計算機為基礎的程序開發環境可以按下列方式構成。
| 軟件 | 功能、用途 | 定位 |
| GX Developer | 程序開發、維護、編程、參數設定、項目數據管理、在線監控、診斷功能、各種網絡設定、診斷功能 | 可編程控制器綜合開發平臺 |
| GX Simulator | 通過計算機上的虛擬CPU進行程序的模擬，元件的動作測試(位軟元件、字軟元件)，通過模擬輸入信號進行程序模擬 | 程序動作的模擬 |
| GX Configurator | 智能功能模塊的啟動設定、監控/測試，自動更新設定，初始設定，智能功能模塊的動作監控、測試功能 | 智能功能模塊的啟動工具 |
| GX Converter | 順控數據轉換，將順控數據轉換成TEXT數據、CSV數據，將TEXT數據、CSV數據轉換成順控數據 | 文檔制作支持 |
| GX Explorer | 維護工具，工作狀態監控、故障時報警通知、項目管理功能，診斷、監控、動作解析等 | 可編程控制器系統的維護 |
| PX Developer | 過程CPU的程序開發、維護，使用FBD語言編制環控制程序，并進行調諧、監控等，與順序控制的關聯 | 過程CPU開發工具 |
文中通過對西門子以及三菱的PLC編程軟件，在軟件分類、軟件特點、開發環境、開發工具等方面，對PLC編程軟件的應用做了較為詳細的介紹，相信大家在看完這篇文章后，應該能有所理解。PLC編程軟件，對于具有一定編程能力的人來說，還是屬于比較簡單的;所以，無論是機械方面的工程師，還是應用軟件方面的技術人員，只要多花點心思，還是比較容易掌握的。關于PLC編程軟件方面的更多知識，可以關注我們的公眾號。
